Hoe om 'n Pan-Tilt-eenheid te kies met Dual RF Feedthroughs vir Antenna-stelsels

'N Praktiese gids van stelselvereistes tot ingenieursimplementasie

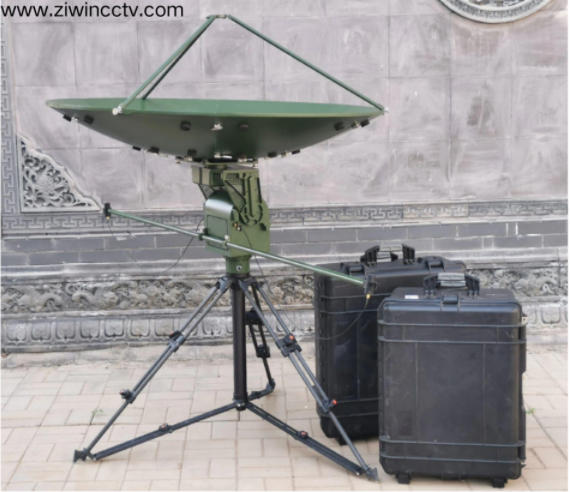

Vir radar-, kommunikasie- en teen-UAS-stelsels word antennas gereeld geheg   tot PAN-tilt-eenhede (PTU's) om volledige azimut dekking en akkurate wysering te bied. 'N Belangrike ... maar wat dikwels geïgnoreer word in hierdie toepassings, is die roete van RF-seine tussen stilstaande kant en roterende platform. Die vereiste van dubbele RF-voeding in samewerking met die uitdagings wat beskikbaar is om 'n toepaslike pan-telt-eenheid te kies om te akkoomp dit het 'n groot impak op stelselstabiliteit en seinintegriteit sowel as langtermynbetroubaarheid.

Hierdie referaat is 'n sistematiese en ingenieursgeoriënteerde instruksie vir die kies van geskikte pan-telt-eenheid met dubbele RF-toedthroughs in ante. stelsel, wat die aspekte van RF-prestasie, meganiese ontwerp en die praktiese integrasiekwessies uiteengesit word.

Eerste vraag: Het u Antenna-stelsel werklik dubbele RF-kanale nodig?

In vergelyking ... enige pan-telt-spesifikasies, is dit belangrik om die stelsel-argitektuur implisiete aan hulle te verstaan. In baie gevalle is 'n paar RF-voedings nie 'n opsie nie, maar eerder 'n noodsaaklikheid. Hierdie scenario's sluit in:

A. Afskeide oordra (TX) en ontvang (RX) seinpade

B.Main antenna plus rugste-antenne vir oorbodig

C. Multi-band-operasie (bv. lae-frekwensie-kommunikasie mikrogolf gevoel)

D.Simultane monitering en aktiewe transmissie of beskik

E.Online-toetsing, kalibrering of onderhoud sonder om bedryf te onderbreek

In hierdie konteks, om 'n pan-teltmeganika wat inherent dubbele RF-voeding moontlik maak, is die mees  robust-ingenieurswese en antwoord.

RF-prestasie kom eerste - Nie net rotasievermoë

'N Geweldige fout oor pan-teltkeuse is die plaas van te hoë gewig op rotasiehoek en spoed, eerder as RF-prestasie. Om ...dual-RF pan-tilt-eenhede te kenmerk, moet die volgende RF-parameters gespesifiseer word:

Tipiese graderings sluit in:

DC-3 GHz

DC-6 GHz

DC-8 GHz

DC-18GHz

Bykomende frekwensievermoë vereis aansienlik meer veeleisende meganiese verdraagsaamheid, beter materiale, en meer ingewikkelde ontwerpe van die RF rotasie-joint. 'N Goeie duimreël is om te kies ... 'n reeks wat stelselbehoeftes voldoen, maar nie veel oorskiet nie.

Invoegingverlies en Stabiliteit tydens rotasie

Positieel verbeter die lae invoegingsverlies nie net die opsporingsafstand nie, maar ook ... bevoordeel kommunikasiekwaliteit. Maar is belangriker die stabiliteit van hierdie verlore ... met konstante rotasie. Sommige van die lae ontwerpe kan aan RF-vereistes voldoen op statiese toetse, maar lesings kan sterk wissel onder rotasie wat nie aanvaarbaar is vir regte gebruikgevalle nie.

Kanaal-isolasie (krities vir dubbele RF)

Regte dubbele RF vereis 'n hoë-disolasie tussen kanale en lae koppeling van hoë-krag-uitsendings in die   sensitiewe ontvangs pad. Dit is hierdie parameter wat ware dubbele RF-ontwerpe skei van diegene met slegs 'twee kabels wat 'n struktuur deel.'

Voortdurende 360 ° rotasie moet inheems ondersteun is

As die antenne-stelsel noodsaak:

A. Onbeperkte 360 ° deurlopend rotasie

B.24/7 langtermynber

In daardie geval sou dit sinvol wees om die oplossings uit te werp wat op die buitenste kabellusse vertrou of draad met beperkte rotasie dadelik. 'N Gepaste dubbele RF pan-tiltkop moet bevat:

A.RF rotasiegewrigte gemonteer  in die PTU

B. Twee gratis RF-kanale vir ... enige rotasie

C. Fisiese isolasie  van RF, krag- en beheerseine

Dit is belangrik om te onderskei tussen ingenieursgradestelsels en tydelike, laboratoriumoplossings.

Meganiese presisie beïnvloed RF-uitvoering direk

Dit is verkeerd om RF en meganiese ontwerp te behandel ... as twee afsonderlike dissiplines. Die meganiese konstruksie van dubbele RF-tipe  pan-tilt-eenheid bepaal optredes wat beperk word deur RF.

Die belangrike meganiese faktore om te sien ... is:

A. Koaxialiteit ... en radiale uitloop van die> hoofskaf

B. Mikro-vibrasie tydens rotasie

C. Lente, massa en CG   hoogte van die antennas

D. Windlading of hoë spoed rotasie die strukturele rigiddheid

Wanneer daardie rigtingantennas groot word, soos 2 m × 0,3 m of selfs 1  m × 1 m, meganiese wael kan onaanvaarbare hoeveelhede RF-onstabiliteit veroorsaak.

Koppelvlakke en Integrasie Besonderhede belangrik as verwag

'N Ander vereiste in 'n dubbele RF-pan-tilt-eenheid is dat dit naetloos geïntegreer word met die stelselstruktuur. Belangrike oorwegings sluit in:

A.RF-verbindingstipes (N, SMA,  TNC ens.)

B. Posisie van verbindings wat skoon kabel moontlik

C. Kliënter gespesifiseerde verbindings of kabels ... moontlik

D. Redelike interne isolasie ... van die RF-, krag- en beheerpaaie

Hierdie soort besonderhede kan 'n groot impak hê op die gemak en sukses van die lewering van 'n projek - sal dit glad vlieg, weet wat om te verwag, en benodig geen redesigns tydens integrasie?

Vergaande en betroubaarheid vir sending-kritiese stelsels

Byvoorbeeld, in teen-UAS-toepassings, lughawebewaking en grensveiligheid of monitor van kritieke infrastruktuursektore, Daar word van pan-tilt-eenhede verwag om oor lang tydperke te werk wat verskeie   jaar kan bereik.

Die dubbele RF pan-tilt-ontwerp bied 'n aantal belangrike voordele:

A.RF kanaal-skakeling, beide primêre en sekonder

B.Online onderhoud en diagnose

C. Hoër gemiddelde tyd tussen mislukkings (MTBF)

D.Laagde stelselvlak risikor

In sulke omgewings is die insluiting van dubbele RF-voer deur nie 'n kostevoeging nie, maar 'n vermindering van risiko.

Konstruksie: Dual-RF Pan-Tilt Selection is 'n stelsel-ingenieursbesluite

Die kies van 'n pan-telt-eenheid met dubbele RF-toedthroughs, is nie bloot 'n saak om hardeware te kies nie. Dit is 'nStelselvlak ingenieursbesluiteWat weerspieël:

A. Onderstanding van die algehele RF-argitektuurs

B. Oorweg oor langtermynbedryf en instandhouding

C.Emphasis op betroubaarheid eerder as geïsoleerde spesifikasies

'N Goed ontwerpte dubbele RF pan-tilt-eenheid bereik die regte balans tussen RF-prestasie, meganiese stabiliteit, en integrasie-gereedheid, wat verseker dat die antennestelsel gedurende sy bedryfslewens betroubaar uitvoer.
