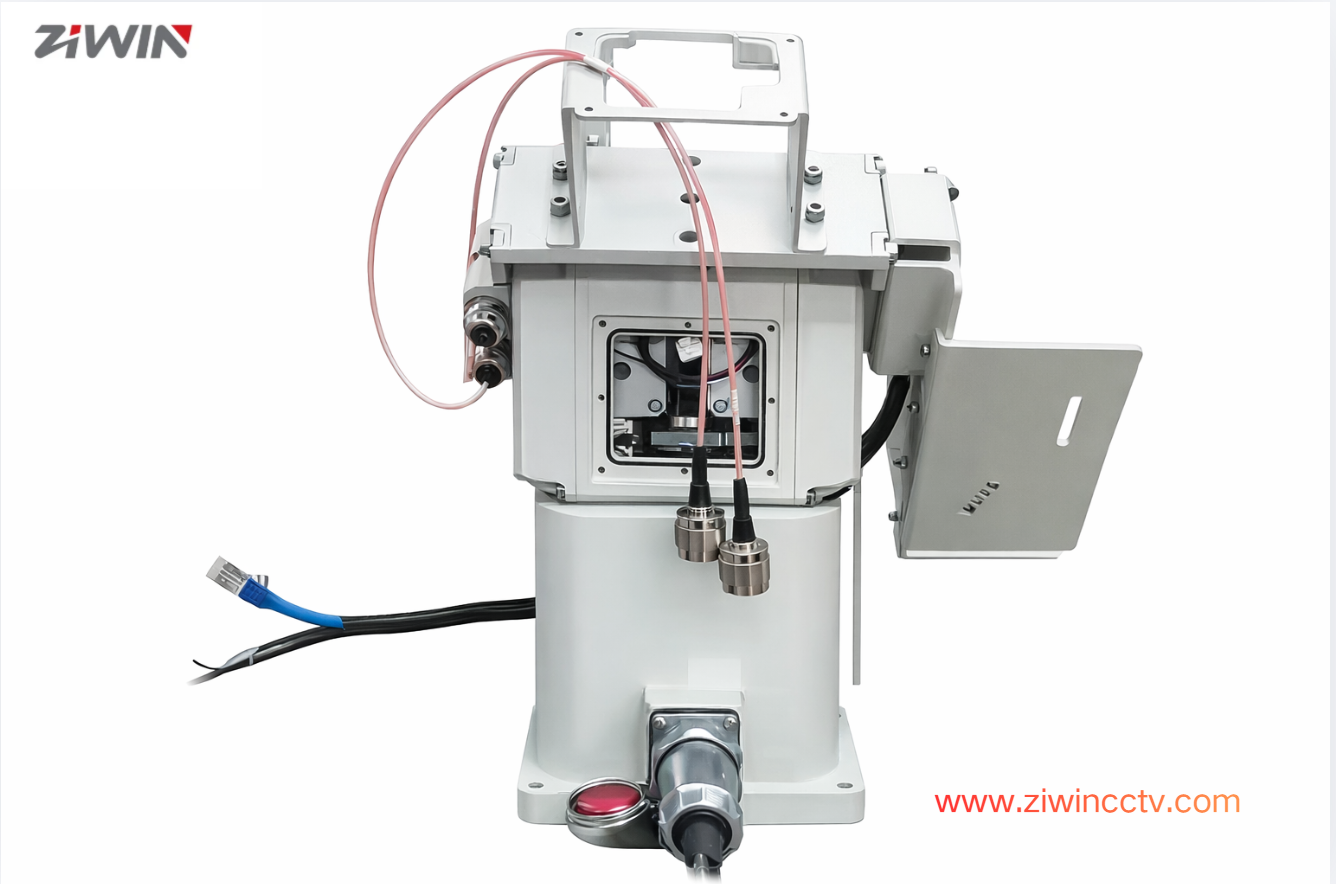

Sleutel uitdagings in Slip Ring Ontwerp vir Dual-Channel RF Pan Tilt Systems

Met die ontwikkeling van hoër frekwensie, wyer bandwydte en meer komplekse funksie RF-stelsels, dubbele kanaal RF pan-steëlstelsel word in baie velde algemeen, soos dubbele antenna-dubbelkanaal-kommunikasie-kanaal radar primêre skakel / tweede multi-polarisasie-skakelstelsel .. Ens. In sulke stelsels, die pan-beltstelsel het nie net die beheer met hoë akkuraatheid nie, maar akkuraat ook akkommode RF sein-uitsendings tydens rotasie. Signale transmissie ... word ondersteun deur die glyringe, die belangrikste deel van hierdie sleutelwerk.

Twee-kanaal RF-gimbals het strenger, komplekse vereistes op glyringe in vergelyking met RF-stelsel ms, en die belangrikste probleme is soos volg.

I. Onafhanklikheid en isolasie van twee RF-seine

In die tweekanaal RF Pan Tilt-stelsel word vereis dat 'n glipring twee RF-seine bied. Sulke seine kan in dieselfde of verskillende frekwensiebands werk, met dieselfde of ortogonale polarisasieskema, en kan oorgedra word ... en gelyktydig ontvang word. Die groot moeilikheid vir glip ring ... is hoe om die isolasie tussen kanale te bereik. Swak ontwerpte interne-strukture kan RF-kanaalkruisstalk, seinkoppeling en 'n slegter SNR veroorsaak. By hoë frekwensies kan geringe kruisstalk op die stelselvlak vermenigvuldig word, wat die kwaliteit van kommunikasie of resolusie van radar afbreek. So, om hierdie nadeel te oorkom, die glipring in dubbelekanaal RF pan-sleitelsels moet 'n redelike onafhanklikheidsvlak vir albei verkiesing bied tussen twee verskillende RF signale.

II. Impedansiespassing en stabiliteit in 'n roterende raam

RF-stelsels is baie sensitief vir die impedansie-kontinuïteit en hierdie vraag word verder verhoog in  duale kanaal RF-glip ringe. In rotasie moet die slip ring ook werk om die kenmerkende impedansie vir elke RF-kanaal stabiel te hou (bw. g., 50) en nie verander wanneer draai hoek en  -snelheid verander nie. Dit moet ook buitensporige weerkaatsings veroorsaak deur meganiese verdraagsaamheid, of die onverskillige kontaktoestande voorkom. Die prestasievariasie in een kanaal kan die gekoördineerde beweging van die hele stelsel veroorsaak, sodat impedensie-stabiliteit van glipring onder  rotating-toestand 'n fundamentele kwessie is wat radiaal simmetries opgelos moet word vir dubbele kanaal RF pan-steëlsteenheid.

III. Dubbele beperkings van invoegingsverlies en fase-stabiliteite

SLIP RING REKUIREMENTE In twee kanaal RF-panleëlstelsel is die glipring nodig om dubbele seine oor te dra, sowel as beheer, en om met baie   konstante sinkroniseerprestasie tussen elke kanaal te wees. Dit bestaan onder die ander (Absolute in-verliesvlak   kontrole, eenvormigheid tussen twee kanale van In verlore en fase vertraag stabiliteit en voorspelbaarheid. As daar verskillende verliese of faseverskuiwings van die twee RF-seine moet wees ten opsigte van 'n aanvangstoestand binne die glipring, hierdie skakel-wanbalans kan lei tot fout in   beamforming of seinverwerking en stelselkalibrering aansienlik kompliseer. Daarom is die glipring nie net 'n "RF-deel" nie, " maar eerder 'n presisie-komponent wat kanaalkoppeling en konsekwentheidsbestuur benodig.

IV. Moeilikhede van multikanaal ... Integrasie in beperkte streeke

Die pan-kantel is inherent sensitief vir grootte en gewig, terwyl dubbele kanaal RF slip ringe gewoonlik nodig is om te land ... onder 'n konstellasie van addisionele kanale kragkanale, beheersin (e. g., RS-485 of Ethernet) en sensor / terugvoerseine. Die integrasie van sulke dubbele RF-kanale in verskeie lae frekwensieseine moontlik, saam met voldoende elektromagnetiese isolasie ... en struktureel versoenbare hitteversoenbare dissipasie in 'n beperkte strukturele ruimte is 'n ingewikkelde stelsel ingenieursprobleem. In sulke omgewing sy interne struktuurontwerp, kanaaluitleg en beskerming (beskerming) Maatreëls van die slip ring speel 'n belangrike rol op wêreldwye prestasie en betroubaarheid van die dubbele kanaal RF PTZ.

V. Die samesmelting ...Issue of Machining Precision and RF Performances

Die meganiese en RF-substelsels is nou verwant ... in 'n twee-as RF-pan-steëlstelsel. Die glipring, wat optree ... as 'n 'rotende koppelvlak', kan in die RF-seinpad selfs effense middels- en konsenksiteitsfoute instel, benewens aksiële en radiale rooi, vibrasie tydens rotasie en dra as gevolg van langtermyngebruik. Die dubbele kanaal RF-stelsels is meer vatbaar vir koppeling van hierdie soort as 'n enkelkanaalstelsel, aangesien onstabiliteit in eenf die kanale voorkom ... sal algehele prestasie beïnvloed en dus relatiewe konstantiteit tussen die twee seine behaal is nie maklik bestuur nie. Hierdie afhanklikheid beklemtoon die belangrikheid van die glipring in dubbelekanaal RF gimbals waar meganiese akkuraatheid en RF-prestasie sluit ... sluit is gekoppel.

VI. Uitdagings van langtermyn betroubaarheid en   Omgewingsbeskik

Twee-kanaal RF-pan-steëlstelsels word wyd gebruik in voertuig-, skip- en buite-vastasie-toepassings, en kan 'n hoë windvragte of sterk vibrasie ervaar. Om sulke toepassings te bereik, moet die glipring stabiele RF-optredes bied tydens jarelange rotasie in komplekse omgewing. In dubbele kanaal RF-stelsels wat in een kanaal misluk, sal die stelselfunksies verlore gaan, terwyl die ander  hand, prestasietdryf is gewoonlik moeiliker om op te spoor en probleme as regstreekse mislukking. Daarom, om 'n dubbele kanaal RF-pan-leëlstelsel te ontwikkel, hoe om die werkende lewe te ontwerp, materiële en omgewingsaanpassbaarheid van sy glipring is baie belangrik.

VII. 2 Slip Ring-ontwerp by Stelselvlak In die voorbereiding van die ontwerp van 'n volledige glyringvergadering,   Wat is 'n stelselvlak ontwerp?

Vanuit die stelsel-ingenieursperspektief word die  totale prestasie van 'n dubbele kanaal RF-pan-sëlstelsel geformuleer as:

Prestasie van die Dual-Channel RF pan-sleutelstelsel = RF Front-End Performance X antenna karakteristike X  pan getell stelselwyse akkuraatheid X Multi-Channel RF-konsistenheid en stabiedigheid Slip ring.

Onder sodanige voorwaarde, die glipring is nie net 'n 'koppeler' nie, maar ook 'n   sleutel of selfs een van die kerntoestelle wat die stelsel oorvloei alle vermoëns en prestasieperke.

Konslusie

Vir dubbelekanaal RF-pan-kettelstelsel is die kompleksiteit en korrelasie van glipring ... ontwerp hoër as enkelkanaal RF-gebruik. Die kanaal-isolasie, impedansiestantlikheid, invoegingsverliese eenvormigheid, meganiese / RF-koppeling en langtermyn-betroubaarheid is die belangrikste kwessies om die probleme van dubbele kanaal RF-glip te bepaal Ontwerp. Sulke uitdagings op die stelselvlak word nie ten volle verstaan nie en is van belangrikheid om die volledige potensiaal van dubbele kanaal RF-pan-spilt te besef stelsels in hoëfrekwensie, hoë-betroubaarheidsoepassings.
