Die "Agile oog" van veiligheidsbeveling: die Pan and Tilt-eenheid (PTU) - Kernkonsepte en waarde

In veiligheidsbeveiligingstelsels tree vaste kameras soos stilstaande tensie, met inherent beperkte uitsigvelde.Die Pan en Tilt-eenheid (PTU), Wat dikwels 'n posisioneringstelsel genoem of bloot 'n pan-belkeenheid genoem word, bevorder kameras met die vermoë om 'verbeweeg en kyk, "word 'n kritieke komponent vir die uitbreiding van dekking en dinamiese opsporing. Hierdie artikel verwyder die kernbepreste, werkbeginsels en onontbeerlike waarde van diePan en Delt EenheidIn moderne veiligheid.

Wat is 'n Pan- en Tilt-eenheid (PTU)?

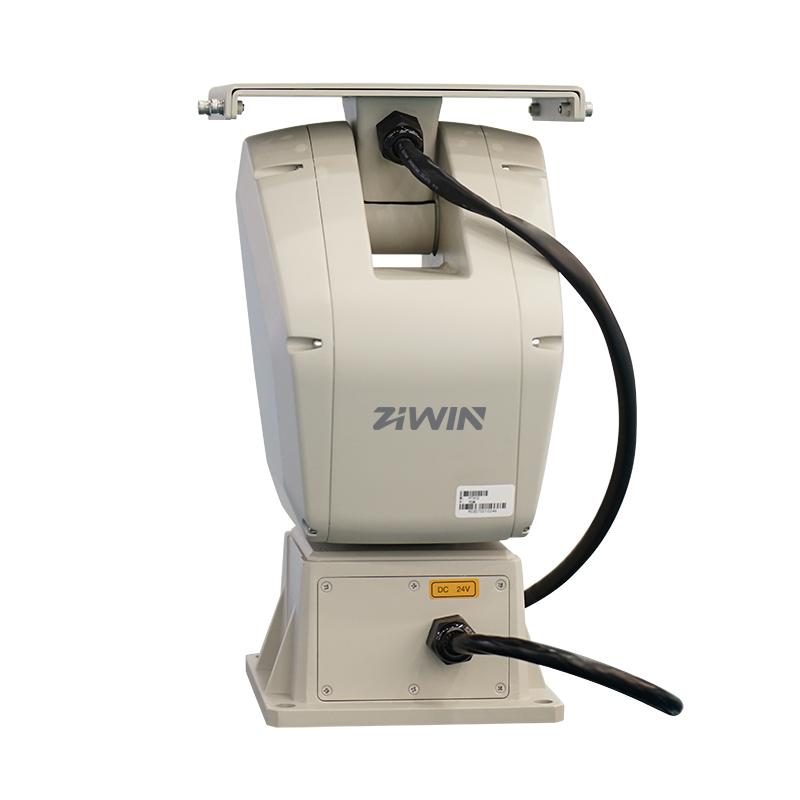

Eenvoudig gestel, aPan en Delt EenheidIs 'n presisie mekatroniese toestel. Die kernfunksie daarvan is om 'n kamera te dra (of ander sensors soos termiese beelde, laser-afvangers) en dryf dit om presies, gladde bewegings in die uit te voerHorisontale rigting (Pan, links/regs-rotasie)En dieVertikale rigting (behaal, op/onder getkals).

·Pan (Horizontale Rotasie:Gewoonlik moontlik 0 ° tot 360 ° deurlopende rotasie (of 'n spesifieke hoek reeks), wat horisontale dekking baie uitbrei.

·Vertikaal SkermGewoonlik bied 'n omvang van -90 ° (of laer) tot 90 ° (of hoër), wat 'n breë vertikale ruimte van die grond na die lug bedek.

·Eenheid:Die klem beklemtoon dit is 'n selfstandige, volledig funksionele module integrasie-motors, rat-verminderingmeganismes, beheerbaan en meganiese strukture - in wese 'n volledigPaneëlte posisien.

Kernkomponente en werkbeginsel van 'n Pan en Tilt-eend

'N TipiesPan-geeldeenhedeBestaan uit hierdie sleutels:

1. Meganiese struktuur:

OBase:Verskaf 'n stabiele monterende fondament, wat dikwels standaard monteringkoppelvlakke bevat (bv. hakie gate)..

OHorisontale Rotasie-as:Bevat die motor en 'n hoë presisiese wurmeerust of planetêre ratkasverminderingmeganisme, wat glad moontlik maak, stil, hoë-torque horisontale beweging.

OVertikale TeiketNet so bevat 'n motor- en presisie-verminderingsmeganisme, verantwoordelik vir die op / afskantlike beweging van die kamera. Ontwerp moet die ladingbalanseer en windweerstand oorweeg.

OBehuising (opsioneel):Beskerm interne meganismes teen stof, reën, harde weer of vandalisme.

2. Skerpstelsel:

OStepper Motor of DC Servo Motor:Verskaf die kragbron. Steppermotors is koste-effektief en eenvoudiger om te beheer; DC Servo-motors bied hoër presisie, vinniger reaksie, gladder operasie, en is ideaal vir hoëspoed, presiese opsporing - 'n sleutelfunksie vir 'n gevorderde pan-sneller.

OPresisie verminderingmeganisme:Omskakel die hoëspoed, lae toriese uitset van die motor in die lae spoed, hoë-torque benodig deur die pan- en kanteenheid, wat gladde en presiese beweging verseker.

3. Beheerstelsel:

OInterne beheerbord:Ontvang opdragte van eksterne beheerders (DVR / NVR / kodebure / sagtewareplatform) via protokolle soos RS-485, Pelco-D / P, of ONVIF.

OPosisie terugvoer (bv. Enkodeerder:Monitor die werklike posisie van die pan-ketteenheid in werklikheid, wat geslote loopbeheer in staat stel om posisioneer akkuraatheid en herhalingbaarheid te waarborg - noodsaaklik vir 'n betroubare isPan-skakelposisies.

OLimiet wisselle:Voorkom die eenheid om buite sy meganiese perke te draai en die toestel en kabels te beskerm.

4. Koppelvlakke en kabiling:

OKrag Invoer:Gewoonlik AC 24V of DC 12V / 24V.

OBeheerseinvoer:Bv. RS-485-koppelvlak.

OVideo/ Data-uitvoer (via Slipring):Vir pan- en kanteenhede wat deurlopende 360 ° rotasie bied, is die glipring die kernkomponent. Dit verseker deurlopende, stabiele en randelvrye oordrag van krag, videoseine, beheerseine en data tydens onbeperkte rotasie.

Kernwaarde en Toepassings van die Pan en Tilt Eeneend

Die kernwaarde van 'n PTU lê inDie dekking van 'n enkele toesigpunt dramaties uitbrei, Aktiveer:

·360 ° ononderbreekte monitering:Behandel groot gebiede en verminder die aantal vaste kameras wat nodig is, en verminder die algehele koste.

·Dinamiese Teikensporing:Werk met intelligente analitiek (bv. die gesigsheid, voertuigsporing) vir outomatiese of handmatige opsporing van bewegende voorwerpe.

·Sleutel Area Patrol:Vooraf ingestel verskeie kritieke punte (voorset posisies) vir outomatiese toere of vinnige herroeping.

·Detaileerde waarneming:Gebruik zoemlense (PTZ-kameras) om verre besonderhede noukeurig waar te neem.

·Komplekse omgewing geskikbaarheid:Ideaal vir plekke wat grootskaalse, buigsame monitering benodig: vierkante, stasies, hawens, grense, groot pakhuise, fabrieksvloere, vervoersentrums.

Waarom kies 'n hoë-kwaliteitspan en verskeie eenheid?

DiePan-geeldeenhedeIs dikwels die mees gereeld bewegende en meganies beklemtoonde komponent in die stelsel. Die prestasie daarvan beïnvloed direk die stabiliteit, betroubaarheid en lewensduur van die hele toesigopstelling.

·Akkuraatheid en herhalingbaarheid:Hoë presisie ratte en motors verseker dat voorafstand posisies akkuraat en konsekwent bereik is - 'n kenmerk van 'n warePaneëlte posisien.

·Glande operasie:Gladde beweging is van kardinale belang vir videovloeistof en effektiewe opsporing.

·Laai Kapasiteit:Moet die kamera- en behuisingsgewig stewig ondersteun, windvragte weerstaan en vibrasie / skeling vermy.

·Durbaarheid & Beskerming:Vereis van hoë gehalte materiale en konstruksie, met uitstekende waterdigting, stofvdiging, korrosieweerstand (gewoonlik IP66 / IP67-graderings), en temperatuurverdraagsaamheid.

·Slip ring betroubaarheid:Vir deurlopende rotasiePan- en-geeldeenhede, Glip ringkwaliteit is die belangrikste vir langtermyn-stabiliteit. Onderlike glipringe veroorsaak seinverlies, videogeraas en potensiële toestel mislukking.

·Stil Ontwerp:Lae geraasbedryf is noodsaaklik vir binnenshuise of stil omgewings.

ZIWIN TEKHNOLOGYEVerstaan die kernwaarde van die PTU diep. ZIWIN-reeksePaneen-en-en-eitelGebruik uitPresisie-engineerde motors,Ingevoerde hoë betroubaarheidsglip ringe, En robuuste, duursame behuisings. Streng onderwerpVeroudingstoetse en omgewingsaanpassbaarheidtoetser, ZIWIN PTU's verseker langtermyn, stabiele operasie in verskillende harde toestande, wat verskafBetroubaar, presies en stileBewegingsondersteuning vir u kritieke moniteringspunte.

Konslusie

DiePan en Delt EenheidIs die onontbeerlike 'agile gewrig' in moderne intelligente veiligheidsbeveiligingsstelsels. Die begrip van die fundamentele konsepte, werkbeginsels en kernwaarde is noodsaaklik vir die bou van doeltreffend, betroubaar, en omvattende moniteringsnetwerke. Kies 'n hoë prestasie, robuePan-geeldeenhede, Soos dié van ZIWIN, is 'n wyse belegging om langtermyn-stelselstabiliteit te verseker en operasionele effektiwiteit te maksimeer.
