Wat is ’ n skyn-eenheid? 'N Volledige Tegniese gids vir Kamera Pan Tilt Eenhede (2025)

In langafstand toesig, grensbeskerming, omstreekveiligheid en EO / IR-beeldstelsels, die pan-ketteenheid (PTU) is een van die belangrikste komponente. Terwyl lense, sensors en termiese kameras dikwels meer aandag kry, dit is die kamera-panleenheid wat bepaal of 'n stelsel hoë-presisie-opsporing kan handhaaf, uiterste weer kan oorleef, en lewer stabiele beelde oor lang operasionele siklusse.

Hierdie artikel verduidelik wat 'n pan-keëleenheid is, hoe dit werk, waar dit gebruik word, en hoe om die regte model te kies vir professionele toesig-toepassings.

Wat is ’ n skyn-eenheid?

'N Pan-keelteenheid is 'n dubbele as gemotoriseerde meganisme wat 'n kamera of multi-sensor-betaalading horisontaal draai (pan) en vertikaal (tilt). Dit maak wye dekking, langafstand opsporing, outomatiese skandering en vinnige herposisiering moontlik.

'N Professionele PTU lewer:

• Glad, beheerde rotasie

• Hoë wringkrag om swaar laags op te hef

• Presies hoek posisie (0.01 °-0.1 °)

• Stabilitheid onder wind, vibrasie of skok

• Afgeleë of outomatiese beheer deur Ethernet, RS485, ONVIF of pasmaak protokolle

Wat is ’ n kamera-pan-eenheid?

'N Kamera-pan-ketteenheid is spesifiek ontwerp vir sigbare ligkameras, termiese sensors, zoemmodules, of gekombineer EO / IR multisensor-laag.

In vergelyking met verbruikers PTZ-kameras bied 'n professionele PTU:

• Laagkapasiteit van 3-200 kg

• Torque of servo-motors in plaas van klein stoppermotors

• Baie hoër posisionering akkuraatheid

• IP66-IP68 omgewingsbeskermings

• Volle pasgemaakte integrasievermoë







Hoe aPan Delt EenheidWerke: Interne meganismes

Direct-Drive Torque Motors

Hoë-einde PTU's gebruik borsellose direkte dryfmotors en bied vinnige rotasie, nul terugslag, hoë presisie en uiters lang dienslewe aan.

Roar-Drive of Worm-Gear-meganismes

Algemeen in PTU's met medium-tak. Hulle bied goeie selfssluitende, stabiele beweging en koste-doeltreffende prestasie.

Enkodeerderstelsels

Enkodeerders bied presiese terugvoer, wat akkurate voorafvoegsels moontlik maak, herhalingbare skandering en geslote loopbeheer.

Kontrole Elektronikas

Moderne PTU's ondersteun RS485, CAN bus, Ethernet IP en bied SDK's vir stelselvlak integrasie.

Omgewingsbeskerming

Professionele PTU's weerstaan die reën, sneeu, hoë winde, woestynhitte en verderwende kusomgewings.

Sleutelprestasie-metrike

• Laai kapasiteit - gewoonlik 3-200 kg afhangende van die model.

• Pan & Tilt Spoed - belangrik vir UAV-sporing en vinnige skandering.

• Posisionering akkuraatheid - noodsaaklik vir langafstand-zombeelding.

• Torque Outset - laat die PTU toe om wind en inertie te weerstaan.

• Stabilisasie-prestasie - verminder vibrasie en beeld-sitter.




Toepassings van professionele PTU's

• Die grens- en kuslynbewaak

• Olie en gas veld monitering

• Lughawe en die omtrek sekuriteit

• Smarte stad en infrastruktuurbeskerme

• Verdediging en militêre EO / IR-stelsels

• Telekomtoringinspeksie en moniterings




Pan Tilt Eenheid teen Pan Tilt Positioner

Alhoewel dit dikwels uitruilbaar gebruik word, verwys 'n pan-keëleenheid gewoonlik na die volledige dubbeleas-meganisme, insluitend motors, enkodeerders en beheer elektroniese, terwyl 'n pan-kantlike posisioneer meer is van 'n ingenieursterm wat gefokus is op die meganiese / rotasionele platform self.

Hoe om die regte PTU te kies

Belangrike keusekriteria sluit in:

• Laag en sentrum van swaartekrag

• Vereisde rotasiespoed

• Presisie vereistes (0.01 ° / 0,02 ° / 0.1 °)

• Omgewingstemperatuur en IP-gradering

• Kommunikasieprotokol versoenbaarheids

• Sulke siklus en toepassingtipe




Waarom professionele stelsels PTU's gebruik in plaas van PTZ-kameras

'N PTU lewer veel groter wringkrag, stabiliteit, presisie en multisensor-ondersteuning. PTZ-kameras is nie geskik vir langafstand EO / IR, swaar loonvragte of harde omgewings nie.

Konslusie

'N Pan-ketteenheid is die grondslag van moderne langafstandbewaking en EO / IR-stelsels. Dit verseker stabiele opsporing, akkurate posisionering en betroubare 24/7 buitelugprestasie, selfs onder uiterste toestande.

Leer meer

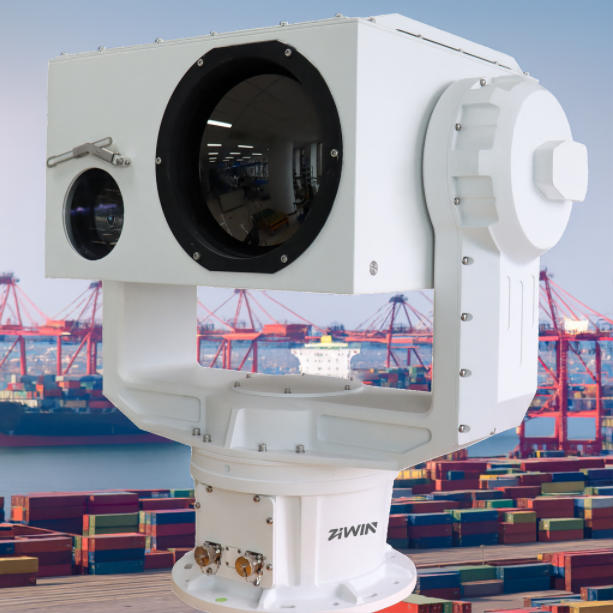

ZIWIN bied 'n volledige verskeidenheid professionele pan-keëleenhede met aanpasbare presisie en wringkragmotorontwerp.
Produkskakel:Https://www.ziwincctv.com/products/pan-tilt-unit-positioner/
